Дымоход в бане нагревается сильнее любой другой трубы в доме, а проходит он через деревянный потолок и кровлю. Именно здесь, у самого перекрытия, а не возле печи, чаще всего и начинается пожар. Чтобы этого не случилось, трубу в месте прохода изолируют потолочно-проходным узлом — коробом с негорючим заполнением, а одностенную трубу на этом участке меняют на сэндвич.
Ниже — что происходит в зоне прохода, какие расстояния до дерева задаёт пожарный норматив СП 7.13130.2013, чем набивать короб и на какую высоту выводить трубу над крышей. Отдельно — типичные ошибки, из-за которых баня загорается через год-два после постройки.
Почему потолок и кровля — самое опасное место
Стенка одностенной стальной трубы во время топки разогревается до 300–500 °C. Рядом сухая вагонка, балки перекрытия, утеплитель. Прямой контакт раскалённого металла с деревом даёт возгорание за считанные минуты.
Опаснее другое — медленное разрушение древесины. При длительном и повторяющемся нагреве дерево теряет влагу и обугливается, а температура его воспламенения постепенно падает. Известны случаи, когда балка вспыхивала от трубы, нагретой всего до 150–200 °C, то есть тогда, когда хозяину казалось, что труба «даже не докрасна». Процесс идёт годами и снаружи почти незаметен.
Есть и вторая ловушка — конденсат и сажа. В месте прохода через холодную кровлю труба остывает, на стенках оседает креозот. Он горюч и при вспышке в трубе вспыхивает как факел. Поэтому проход через перекрытие решает сразу две задачи: держит дистанцию до дерева и не даёт трубе резко остывать.
Какое расстояние нужно между трубой и деревом
Минимальное расстояние от внутренней поверхности дымового канала до горючих конструкций (это и есть разделка) по СП 7.13130.2013 составляет не менее 500 мм для незащищённых конструкций и не менее 380 мм, если дерево закрыто негорючей защитой — например, листом металла по асбестовому или базальтовому картону.
На практике это значит, что вокруг трубы в перекрытии остаётся квадратное «окно» со стороной примерно 400–500 мм, заполненное негорючим материалом. Для стандартного дымохода диаметром 115–150 мм короб получается заметно шире самой трубы, и это нормально.
Стоит развести два термина, которые часто путают. Разделка — это изоляция и утолщение в самом месте прохода через конструкцию. Отступка — расстояние от наружной поверхности трубы или печи до стены. Разделка защищает перекрытие, отступка отвечает за стены и перегородки.
Как устроен потолочно-проходной узел

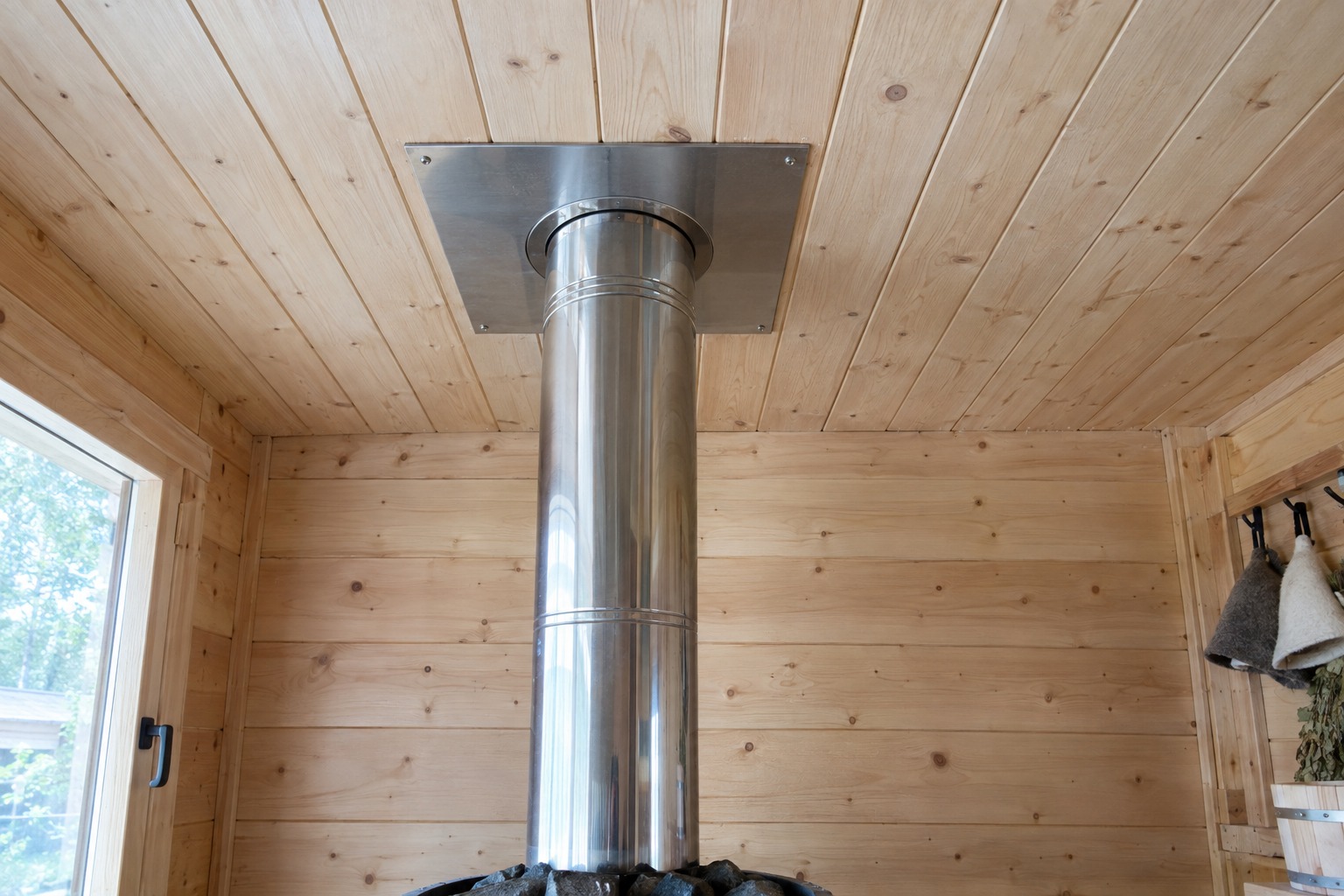

Потолочно-проходной узел (ППУ) — это металлический короб, который вставляют в вырез перекрытия. Труба идёт по центру, а промежуток между ней и стенками короба заполняют негорючим материалом. Сверху и снизу короб закрывают накладками из нержавейки или оцинковки.
Собирают его в таком порядке:
- В перекрытии выпиливают проём с запасом под нужную разделку.

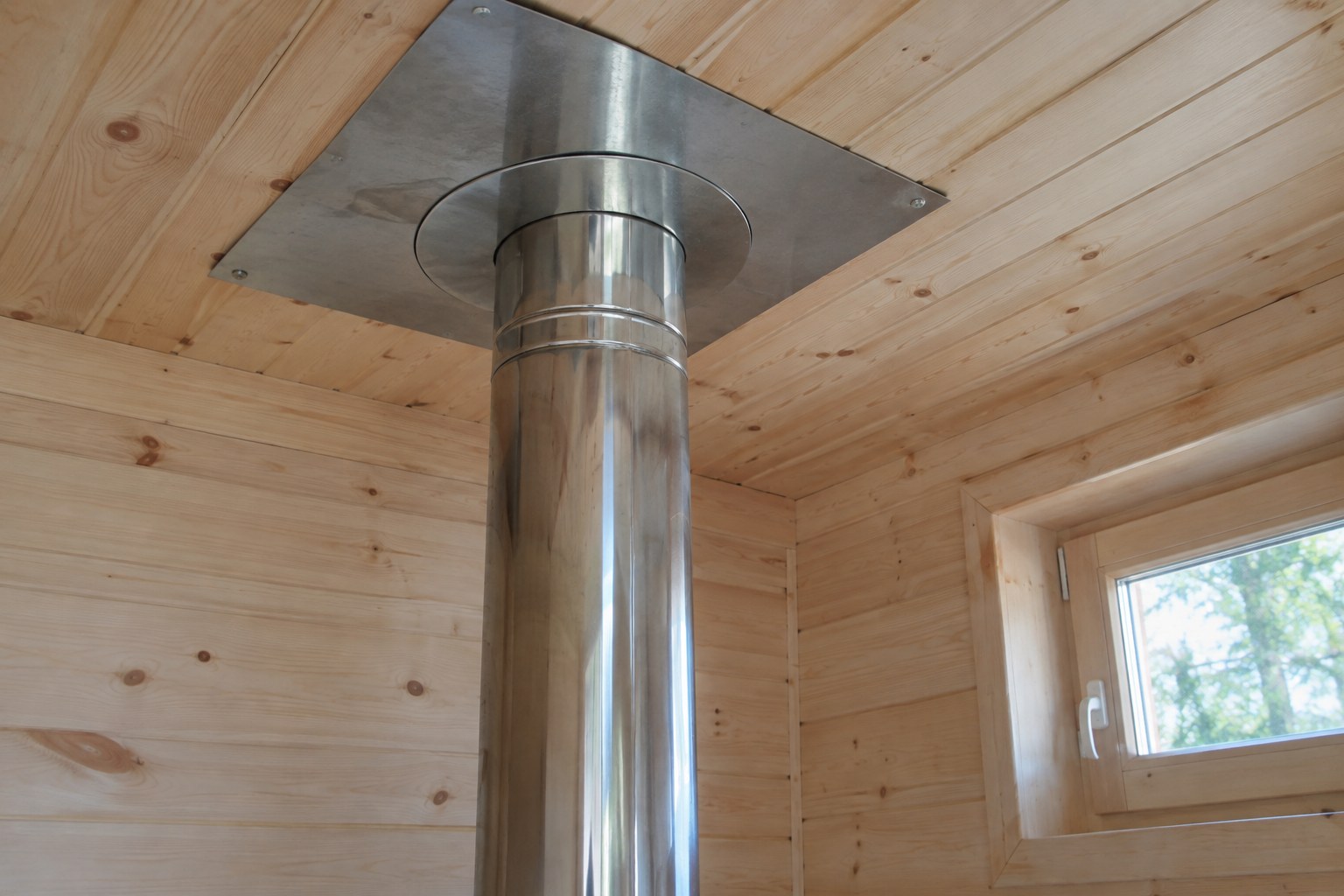

- Устанавливают короб, снизу подшивают декоративную накладку.
- Через короб пропускают участок сэндвич-трубы; одностенную трубу в перекрытии оставлять нельзя.

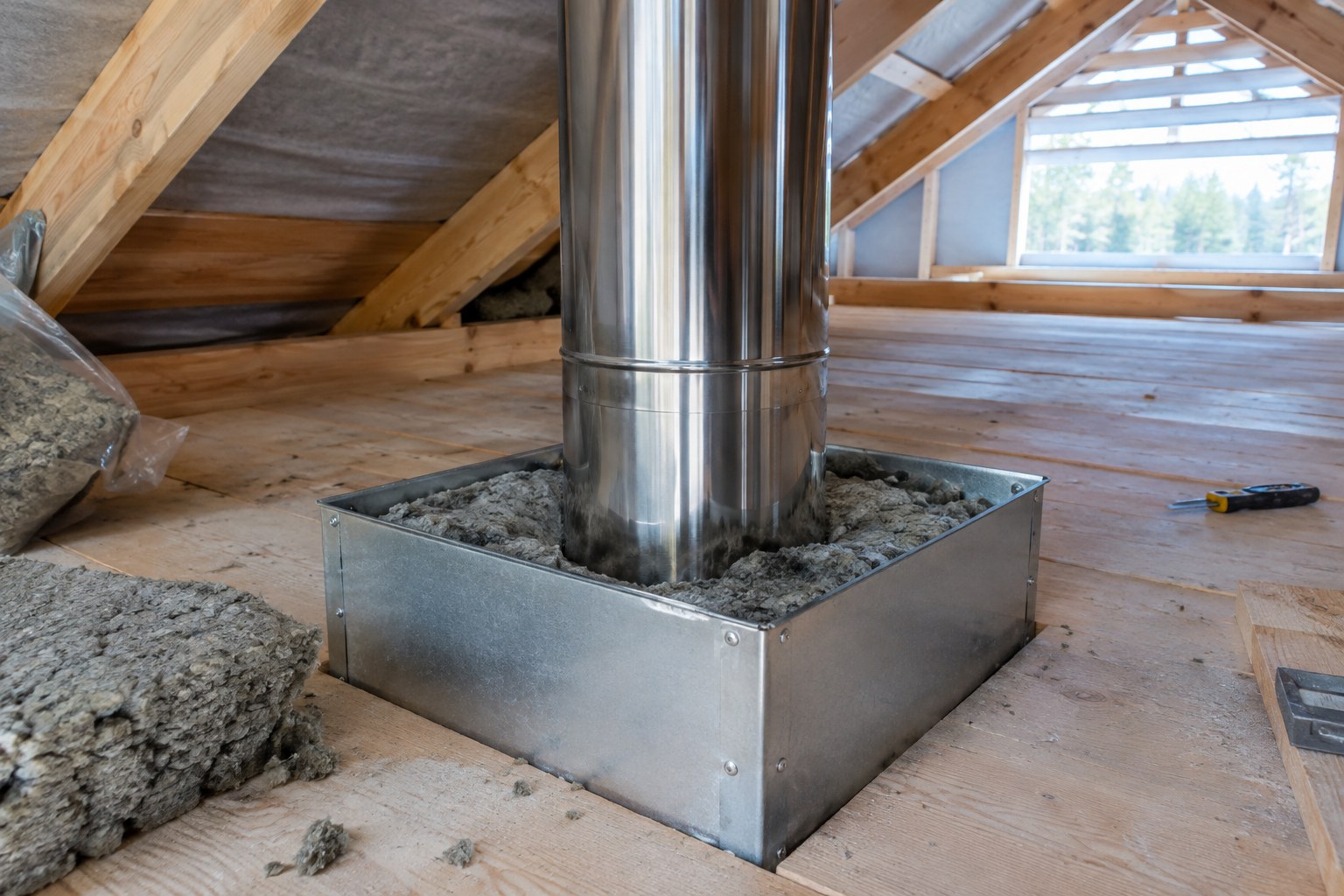

- Полость плотно, без пустот, набивают базальтовой ватой или засыпают керамзитом.
- Сверху закрывают крышкой, оставляя вентиляционный зазор, чтобы тепло не копилось.
Труба не должна жёстко упираться в короб или перекрытие. Металл при нагреве удлиняется, и жёсткая фиксация со временем деформирует и трубу, и узел. Стык сэндвич-секций внутри перекрытия не размещают: соединение должно оставаться доступным для осмотра.
Чем заполнять короб: базальтовая вата или керамзит
Заполнение короба должно быть негорючим и держать высокую температуру без запаха и усадки. Этим требованиям отвечают базальтовая вата, керамзит и вспученный вермикулит. Ниже — как они ведут себя в узле.
| Материал | Поведение у горячей трубы | На что обратить внимание |
|---|---|---|
| Базальтовая (каменная) вата | Негорючая, выдерживает 600–700 °C, не даёт усадки | Лучший выбор для короба. Берите вату без фенольного связующего или с маркировкой для дымоходов |
| Керамзит | Негорючий, дешёвый, хорошо держит тепло | Тяжёлый и со временем оседает — засыпку периодически проверяют и подсыпают |
| Вермикулит вспученный | Негорючий, лёгкий, не оседает | Дороже керамзита и его сложнее найти в продаже |
| Обычная стекловата, минвата на фенольном связующем | При сильном нагреве спекается и может давать запах гари | Для прямого контакта с горячей зоной не годится |
| Пенопласт, опилки, эковата, монтажная пена | Горючие | Использовать нельзя ни в каком виде |
Если выбирать одно решение, надёжнее базальтовая вата: она не оседает и не требует контроля, в отличие от керамзитовой засыпки. Керамзит выручает там, где важнее цена.
Проход через кровлю без протечки и перегрева
На кровле у прохода две задачи, которые тянут в разные стороны: загерметизировать стык, чтобы не текло, и удержать дистанцию от горячей трубы до стропил и обрешётки. Решают их вместе.
Через кровлю выводят только сэндвич-трубу: её внешний контур холоднее, и к нему можно ближе подводить кровельный пирог. Для герметизации ставят кровельную разделку — металлический фартук или эластичную проходку, так называемый мастер-флеш. Силиконовый мастер-флеш держит длительный нагрев примерно до 200–260 °C, из EPDM — до 130–150 °C, поэтому на проход и ставят сэндвич, а не одностенную трубу.
Гидроизоляцию и утеплитель кровли вплотную к горячей трубе не подводят. Между сэндвичем и горючими слоями оставляют зазор по требованиям производителя трубы, обычно те же 130–150 мм, и заполняют его негорючим материалом.

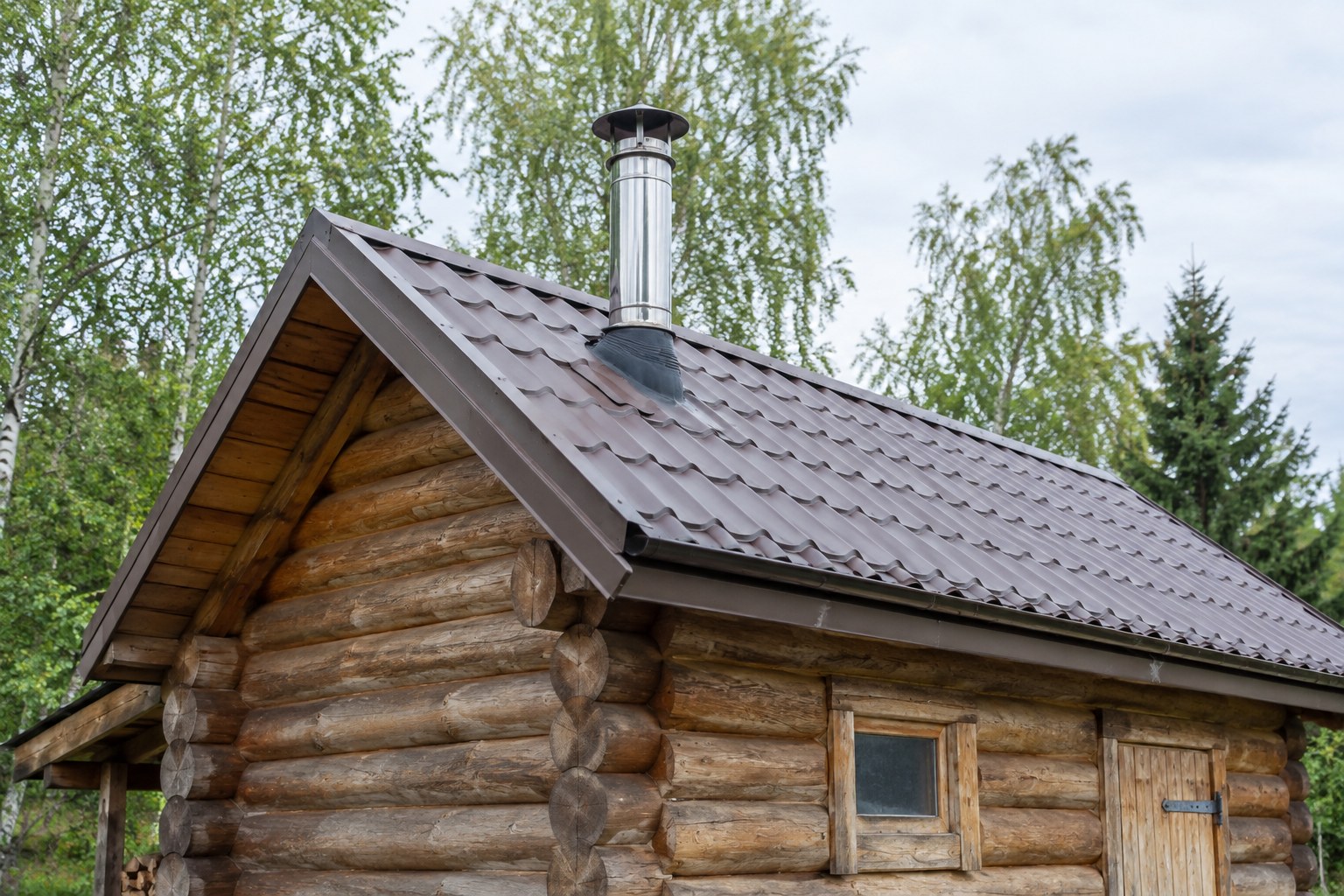

На какую высоту выводить трубу над крышей
Высота трубы влияет и на тягу, и на пожарную безопасность: слишком низкая труба задымляет кровлю и хуже тянет. СП 7.13130.2013 задаёт минимумы в зависимости от того, как далеко труба стоит от конька:
- труба ближе 1,5 м к коньку — выше конька не менее чем на 500 мм;
- на расстоянии 1,5–3 м от конька — не ниже конька;
- дальше 3 м — не ниже линии, проведённой от конька вниз под углом 10° к горизонту.
Над плоской кровлей трубу поднимают минимум на 500 мм. Если рядом стоят более высокие постройки или растут деревья, трубу иногда приходится делать выше расчётной, иначе тягу будет «задувать».
Частые ошибки при монтаже дымохода
Большинство пожаров в банях — это не заводской брак трубы, а ошибки монтажа в зоне прохода. Вот те, что встречаются чаще всего:
- одностенную трубу пропускают через перекрытие без сэндвича и короба, и металл греет дерево напрямую;
- короб набивают горючим утеплителем или запенивают монтажной пеной;
- трубу жёстко замуровывают, не давая ей расширяться при нагреве;
- стык сэндвич-секций прячут внутри перекрытия, где его не видно и не проверить;
- экономят на высоте трубы, из-за чего дым тянет плохо, а сажа копится быстрее;
- забывают про искрогаситель на оголовке, а над деревянной кровлей он особенно важен.
Любую из этих ошибок дешевле не допустить на монтаже, чем переделывать узел после первого тревожного запаха гари.
Частые вопросы о проходе дымохода через потолок
Можно ли провести через потолок одностенную трубу?
Через перекрытие и кровлю проводят только сэндвич-трубу. Одностенная труба на этом участке слишком сильно греет дерево и не защищена от конденсата. Одностенные секции допустимы ниже, на участке от печи до перекрытия, где до горючих конструкций выдержано безопасное расстояние.
Какого размера делать короб проходного узла?
Короб рассчитывают от требуемой разделки: от внутренней стенки дымохода до дерева оставляют не менее 380–500 мм по СП 7.13130.2013. Для трубы 115–150 мм это короб со стороной примерно 400–500 мм, плотно заполненный негорючим материалом.
Чем лучше заполнить проходной узел?
Базальтовой (каменной) ватой без фенольного связующего или керамзитом. Оба материала негорючи. Керамзит дешевле, но со временем оседает, поэтому засыпку изредка проверяют. Пенопласт, опилки и монтажную пену использовать нельзя.
Нужен ли искрогаситель на дымоходе бани?
Над горючей кровлей — да. Искрогаситель — это сетка на оголовке трубы, которая задерживает горящие частицы сажи. Для бань с деревянной или мягкой кровлей и деревьями поблизости он снижает риск возгорания от искр.
Что проверить перед монтажом
Проход дымохода через потолок и крышу — тот случай, где мелочей нет. Проверьте три вещи: на участке перекрытия и кровли стоит сэндвич-труба, разделка до дерева выдержана по СП 7.13130.2013, короб заполнен негорючим материалом без пустот. Этого достаточно, чтобы снять главный риск.
Если баня ещё на стадии проекта, дымоход стоит заложить сразу — вместе с планировкой бани и выбором печи для парной. От типа печи зависят диаметр трубы и температура на выходе, а значит, и требования к проходу. Найти подрядчиков на строительство и обвязку бани можно в разделе строительства бань на Spakõ.
